Wybór odpowiedniego obiektywu do kamery CCTV to decyzja, która ma fundamentalne znaczenie dla skuteczności całego systemu monitoringu. Nie jest to jedynie techniczny detal, ale kluczowy element decydujący o tym, co i jak wyraźnie zobaczymy. Ten praktyczny poradnik pomoże Ci zrozumieć najważniejsze parametry obiektywów, takie jak ogniskowa czy jasność, i świadomie wybrać model idealnie dopasowany do Twoich potrzeb czy to monitoringu domu, podwórka, czy też firmy.
Wybór obiektywu CCTV zależy od celu i miejsca poznaj kluczowe parametry
- Typ obiektywu: Zastanów się, czy potrzebujesz obiektywu stałoogniskowego (prostota, stały kąt), zmiennoogniskowego (manualna regulacja kąta widzenia podczas instalacji) czy motozoom (zdalna regulacja ogniskowej i ostrości).
- Ogniskowa (mm) a kąt widzenia: Zrozum, że niższa wartość ogniskowej oznacza szerszy kąt widzenia, idealny do ogólnego nadzoru, natomiast wyższa wartość to węższy kąt i większe przybliżenie, kluczowe do identyfikacji szczegółów.
- Jasność obiektywu (liczba F): Pamiętaj, że im niższa wartość F (np. F1.4), tym jaśniejszy obiektyw, co przekłada się na znacznie lepszą jakość obrazu w trudnych warunkach oświetleniowych i w nocy.
- Dopasowanie do przetwornika kamery: Upewnij się, że obiektyw jest kompatybilny z rozmiarem przetwornika obrazu (np. 1/3", 1/2.8") oraz rozdzielczością kamery, aby uniknąć problemów z jakością obrazu, takich jak winietowanie czy utrata szczegółowości.
Z mojego doświadczenia wynika, że obiektyw jest niczym oko kamery to on zbiera światło i formuje obraz, który następnie jest przetwarzany przez matrycę. To właśnie od niego zależy, czy obraz będzie ostry, szczegółowy, czy zobaczymy szeroki plan, czy raczej zbliżenie na konkretny punkt. Nawet najlepsza kamera z wysoką rozdzielczością nie spełni swojego zadania, jeśli zostanie wyposażona w niewłaściwy obiektyw. To inwestycja, która bezpośrednio wpływa na skuteczność całego systemu monitoringu.
Obiektyw stały, zmienny czy motozoom? Poznaj 3 podstawowe typy
| Typ obiektywu | Sposób regulacji kąta widzenia | Najlepsze zastosowanie |
|---|---|---|
| Stałoogniskowy | Brak regulacji (kąt widzenia jest stały) | Gdy obszar monitoringu jest znany i niezmienny; prostota i niższa cena. |
| Zmiennoogniskowy (Varifocal) | Manualna regulacja ogniskowej i ostrości podczas instalacji | Precyzyjne dopasowanie kadru do nietypowych obszarów; elastyczność. |
| Motozoom | Zdalna, zmotoryzowana regulacja ogniskowej i ostrości (z aplikacji/rejestratora) | Maksymalna wygoda konfiguracji i późniejszej korekty; dynamiczne scenariusze. |
Obiektyw stałoogniskowy: Kiedy prostota i jakość obrazu są priorytetem?
Obiektywy stałoogniskowe to najprostsza i często najbardziej ekonomiczna opcja. Jak sama nazwa wskazuje, ich ogniskowa jest stała, co oznacza, że kąt widzenia kamery jest niezmienny. Ich głównymi zaletami są prostota konstrukcji, niezawodność i często lepsza jakość obrazu w stosunku do ceny, ponieważ optyka jest zoptymalizowana pod kątem jednej, konkretnej ogniskowej. Są one doskonałym wyborem, gdy obszar monitoringu jest z góry znany, stabilny i nie wymaga późniejszych korekt kadru. Idealnie sprawdzają się w miejscach, gdzie potrzebujemy szerokiego, ogólnego widoku lub precyzyjnego, ale stałego zbliżenia.
Obiektyw zmiennoogniskowy (Varifocal): Manualna elastyczność dopasowania kadru
Obiektywy zmiennoogniskowe, często nazywane varifocal, oferują znacznie większą elastyczność niż ich stałoogniskowe odpowiedniki. Ich kluczową zaletą jest możliwość manualnego ustawienia idealnego kadru (ogniskowej) bezpośrednio podczas instalacji kamery. Dzięki temu instalator może precyzyjnie dostosować kąt widzenia od szerokiego planu po wąskie zbliżenie aby dokładnie pokryć monitorowany obszar. To rozwiązanie jest niezwykle przydatne w sytuacjach, gdy nie jesteśmy pewni optymalnej ogniskowej przed montażem lub gdy chcemy precyzyjnie dopasować pole widzenia do nietypowych, niestandardowych przestrzeni.
Obiektyw z motozoomem: Wygoda i pełna zdalna kontrola
Obiektywy z motozoomem to najbardziej zaawansowane i wygodne rozwiązanie, które zyskuje na popularności, zwłaszcza w nowoczesnych systemach IP. Ich największą zaletą jest możliwość zdalnej regulacji ogniskowej i ostrości. Oznacza to, że po zamontowaniu kamery, możemy z poziomu aplikacji na smartfonie, komputera czy rejestratora precyzyjnie ustawić kąt widzenia i wyostrzyć obraz, bez konieczności fizycznego dostępu do kamery. To nie tylko oszczędza czas podczas instalacji, ale także pozwala na szybkie i łatwe dostosowanie kadru w przyszłości, jeśli zmienią się nasze potrzeby monitoringowe. To moim zdaniem najwygodniejsze rozwiązanie, które oferuje pełną kontrolę.
Ogniskowa i kąt widzenia, czyli kluczowy parametr twojej kamery
Ogniskowa, podawana w milimetrach (mm), to jeden z najważniejszych parametrów obiektywu, który bezpośrednio wpływa na kąt widzenia kamery. Aby to dobrze zrozumieć, wyobraź sobie, że obiektyw to oko. Im niższa wartość ogniskowej w milimetrach, tym szerszy "kąt patrzenia" kamery widzimy większy obszar, ale obiekty w kadrze są mniejsze i bardziej oddalone. Z kolei im wyższa wartość ogniskowej, tym węższy kąt widzenia, ale za to uzyskujemy większe przybliżenie i szczegółowość obiektów znajdujących się w centrum kadru. To kluczowa zależność, którą musimy opanować, aby wybrać odpowiedni obiektyw.

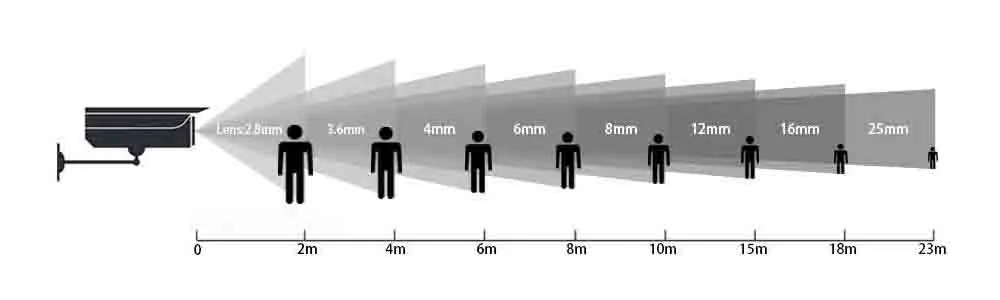

Co w praktyce oznaczają milimetry? Od szerokiego planu do precyzyjnego zbliżenia
- 2.8 mm: Bardzo szeroki kąt widzenia (około 100-110°). Idealny do monitorowania ogólnego małych i średnich pomieszczeń, takich jak biura, salony, czy też placów przed budynkami. Obiekty są mniejsze w kadrze, ale pokrywamy dużą przestrzeń.
- 4 mm: Umiarkowany kąt widzenia (około 80-90°). To często dobry kompromis między szerokością a szczegółowością. Uniwersalne zastosowanie do monitoringu ogólnego, np. podwórka, średniej wielkości pokoju, czy wejścia do budynku, gdzie chcemy widzieć nieco więcej detali.
- 6 mm: Węższy kąt widzenia (około 50-60°). Pozwala na lepsze przybliżenie i identyfikację obiektów na średnich dystansach. Doskonały do monitoringu wejść, korytarzy, czy też obszarów, gdzie zależy nam na rozpoznaniu twarzy z bliższej odległości.
- 12 mm i więcej: Bardzo wąski kąt widzenia (poniżej 30°). To ogniskowe do zastosowań specjalistycznych, wymagających maksymalnego przybliżenia. Idealne do identyfikacji tablic rejestracyjnych z dużej odległości, obserwacji odległych punktów, czy monitoringu bardzo wąskich przejść.
Jaką ogniskową wybrać do konkretnych zastosowań?
| Miejsce monitoringu | Sugerowana ogniskowa | Cel i uzasadnienie |
|---|---|---|
| Mały pokój, biuro, sklep | 2.8 mm | Ogólny nadzór, pokrycie jak największej przestrzeni w ciasnym miejscu. |
| Podwórko, parking, duży plac | 4 mm | Uniwersalny widok, dobry kompromis między szerokością a szczegółowością na otwartej przestrzeni. |
| Brama wjazdowa, furtka, drzwi wejściowe | 6 mm | Identyfikacja twarzy i sylwetek osób wchodzących/wychodzących, większe przybliżenie. |
| Odczyt tablic rejestracyjnych z odległości 10-20 m | 12 mm lub więcej (lub motozoom) | Maksymalne przybliżenie i precyzja, aby móc odczytać znaki z dużej odległości. |
Nie chcesz zgadywać? Użyj kalkulatora online
Planując monitoring, często zastanawiamy się, jaka ogniskowa będzie najlepsza. Zamiast zgadywać, możesz skorzystać z darmowych kalkulatorów online do obliczania ogniskowej, często nazywanych "lens calculator". Działają one na prostej zasadzie: podajesz odległość od monitorowanego obiektu oraz szerokość sceny, którą chcesz objąć, a kalkulator sugeruje optymalną ogniskową. To niezwykle pomocne narzędzie, które pozwala precyzyjnie zaplanować system i uniknąć błędów, zanim jeszcze kupisz i zamontujesz kamery.
Jasność obiektywu, czyli twój sojusznik w walce z ciemnością

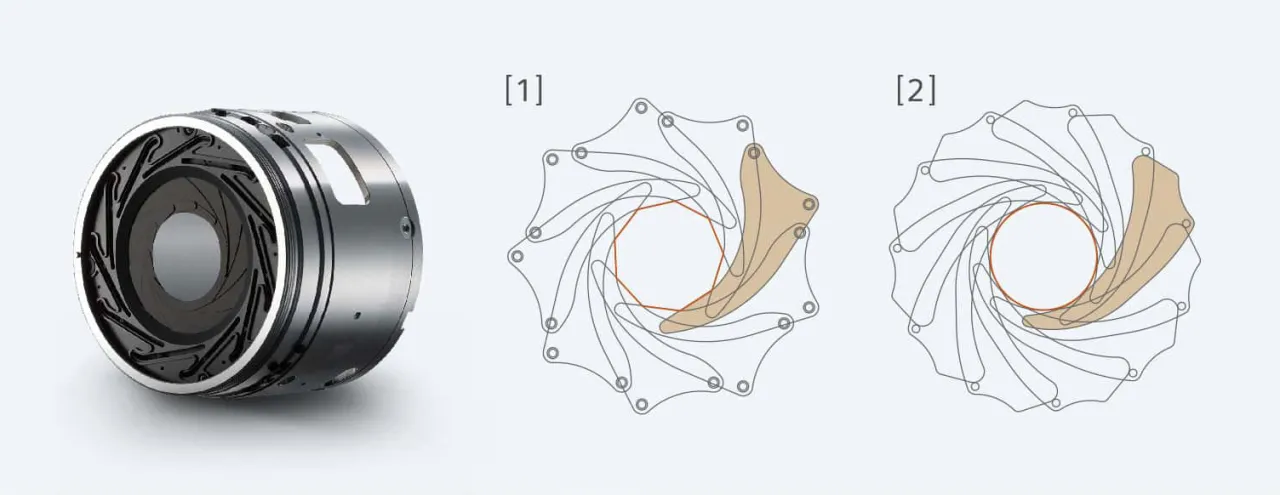

Jasność obiektywuto parametr oznaczany literą "F" (np. F1.4, F2.0, F2.8), który informuje nas o tym, ile światła obiektyw jest w stanie przepuścić do przetwornika obrazu kamery. To niezwykle ważna cecha, szczególnie w kontekście monitoringu nocnego lub w słabo oświetlonych miejscach. Kluczowa zasada jest prosta: im niższa wartość F, tym jaśniejszy obiektyw. Obiektyw o jasności F1.4 przepuszcza znacznie więcej światła niż F2.8, co bezpośrednio przekłada się na lepszą jakość obrazu w trudnych warunkach oświetleniowych, mniejsze szumy i bardziej wyraźne detale w nocy. Zawsze zwracam na to uwagę przy projektowaniu systemów, gdzie warunki świetlne są wyzwaniem.
Automatyczna przysłona (Auto Iris) czy warto dopłacić?
Funkcja automatycznej przysłony, czyli Auto Iris, to rozwiązanie, które znacząco poprawia jakość obrazu w zmiennych warunkach oświetleniowych. Obiektyw wyposażony w Auto Iris potrafi dynamicznie dostosowywać otwór przysłony do ilości padającego światła. Oznacza to, że gdy słońce świeci ostro, przysłona przymyka się, aby uniknąć prześwietlenia. Gdy robi się ciemniej, otwiera się szerzej, wpuszczając więcej światła. Dzięki temu obraz jest zawsze optymalnie naświetlony, bez efektu "wypalonych" jasnych obszarów czy zbyt ciemnych cieni. Moim zdaniem, w wielu scenariuszach, gdzie oświetlenie zmienia się w ciągu dnia, warto dopłacić do tej funkcjonalności.
Jak dopasować obiektyw do przetwornika i rozdzielczości kamery
Wybór obiektywu to nie tylko kwestia ogniskowej czy jasności. Równie istotne jest jego odpowiednie dopasowanie do samej kamery, a konkretnie do jej przetwornika obrazu i rozdzielczości. Można to porównać do montowania opon od małego auta do SUV-a niby pasują, ale system nie zadziała optymalnie. Niedopasowanie tych elementów to częsty błąd, który może zniweczyć potencjał nawet najdroższej kamery, prowadząc do utraty jakości, za którą przecież zapłaciliśmy.
Rozmiar ma znaczenie: dopasowanie do przetwornika (1/3'', 1/2.8'')
Każda kamera CCTV posiada przetwornik obrazu (matrycę) o określonym rozmiarze, np. 1/3", 1/2.8", 1/2.7". Obiektyw musi być kompatybilny z tym rozmiarem. Jeśli użyjemy obiektywu przeznaczonego do mniejszego przetwornika (np. 1/4") z kamerą posiadającą większy przetwornik (np. 1/2.8"), napotkamy na problem winietowania. Winietowanie objawia się jako ciemne rogi na obrazie, ponieważ obiektyw nie jest w stanie oświetlić całej powierzchni większego przetwornika. Obraz będzie wyglądał, jakby był oglądany przez tunel, co oczywiście jest niepożądane i ogranicza pole widzenia.
Czy obiektyw 4 Mpx wystarczy do kamery 8 Mpx?
Oprócz rozmiaru przetwornika, obiektyw musi mieć również odpowiednią zdolność rozdzielczą, aby sprostać wymaganiom matrycy o wysokiej liczbie megapikseli. Stosowanie obiektywu o niskiej zdolności rozdzielczej (np. przeznaczonego do kamer 2 Mpx) w kamerze o rozdzielczości 4K (8 Mpx) to typowy błąd. Taki obiektyw stanie się "wąskim gardłem" w systemie. Mimo że kamera rejestruje obraz w wysokiej rozdzielczości, obiektyw nie będzie w stanie przekazać wystarczającej ilości szczegółów, co skutkuje utratą ostrości i szczegółowości obrazu. Pamiętaj, aby obiektyw był zawsze dopasowany lub przewyższał rozdzielczość matrycy kamery.
Sprawdź typ mocowania (CS vs M12)
- Mocowanie CS/C: To standardowe mocowania w wielu profesjonalnych kamerach przemysłowych. Mocowanie C wymaga użycia specjalnego pierścienia-adaptera, jeśli chcemy zamontować obiektyw C w gnieździe CS. Warto o tym pamiętać, aby uniknąć problemów z ostrością.
- Mocowanie M12/M14: To mniejsze mocowania, powszechne w kompaktowych kamerach, takich jak kopułkowe czy tubowe. Obiektywy z tym mocowaniem są zazwyczaj mniejsze i lżejsze.
Typ mocowania to kluczowy parametr fizycznej kompatybilności. Niewłaściwe mocowanie uniemożliwi prawidłowy montaż obiektywu do kamery, dlatego zawsze należy to sprawdzić przed zakupem.
Jaki obiektyw cctv wybrać do konkretnych zadań?
Cel: Monitoring ogólny posesji lub parkingu
Do ogólnego nadzoru dużego obszaru, takiego jak posesja czy parking, zarekomendowałbym obiektyw szerokokątny, np. 2.8 mm lub 4 mm. W tym scenariuszu priorytetem jest pokrycie jak największej przestrzeni, aby mieć ogólny ogląd sytuacji. Nie zależy nam tu na identyfikacji drobnych szczegółów z dużej odległości, ale na szerokim polu widzenia, które pozwoli monitorować ruch i zdarzenia na całym obszarze.
Cel: Identyfikacja twarzy przy furtce lub drzwiach
Jeśli Twoim celem jest identyfikacja twarzy osób wchodzących lub wychodzących z posesji, przy furtce czy drzwiach, doradzam wybór obiektywu o węższym kącie widzenia, np. 6 mm. Taka ogniskowa zapewni większe przybliżenie i wyższy poziom szczegółowości, co jest niezbędne do wyraźnego rozpoznania rysów twarzy. Szeroki kąt mógłby sprawić, że twarze byłyby zbyt małe i niewyraźne.
Cel: Obserwacja długiego korytarza lub wzdłuż ogrodzenia
Do monitorowania długich i wąskich przestrzeni, takich jak korytarze, przejścia boczne czy obszar wzdłuż ogrodzenia, zaproponowałbym obiektyw o jeszcze węższym kącie, np. 6 mm lub nawet 12 mm. Dzięki temu efektywnie skupisz się na interesującym Cię obszarze, unikając pokazywania niepotrzebnych ścian, sufitu czy nieistotnych fragmentów terenu. Węższy kąt pozwoli na lepsze przybliżenie i wyraźniejsze detale na całej długości monitorowanej ścieżki.
Cel: Odczyt tablic rejestracyjnych z dużej odległości
W przypadku, gdy kluczowe jest odczytanie tablic rejestracyjnych z kilkunastu lub kilkudziesięciu metrów, konieczne jest zastosowanie obiektywu o długiej ogniskowej, np. 12 mm lub więcej, lub kamery z funkcją motozoom. W tym scenariuszu maksymalne przybliżenie i precyzja są absolutnym priorytetem. Musimy zapewnić, że znaki na tablicy będą wystarczająco duże i ostre, aby mogły zostać jednoznacznie zidentyfikowane. Często wymaga to specjalistycznych rozwiązań.
Przeczytaj również: Nikon D7000: Jaki obiektyw? Portret, krajobraz, budżet wybierz!
3 częste błędy przy wyborze obiektywu, które zrujnują twój monitoring
- Niedopasowanie ogniskowej do celu monitoringu: To najczęstszy błąd. Wybór zbyt szerokiego obiektywu, gdy potrzebne jest zbliżenie (np. 2.8 mm do identyfikacji tablic), skutkuje obrazem, na którym obiekty są zbyt małe i niewyraźne. Z kolei zbyt wąski obiektyw do ogólnego nadzoru (np. 12 mm do monitoringu podwórka) ograniczy pole widzenia do małego fragmentu, pomijając resztę terenu.
- Ignorowanie jasności obiektywu (liczby F) w warunkach nocnych: Wielu użytkowników skupia się tylko na rozdzielczości kamery, zapominając, że w nocy to jasność obiektywu (niska wartość F) jest kluczowa. Obiektyw o wysokiej wartości F (np. F2.8) w słabym oświetleniu da ciemny, zaszumiony obraz, nawet jeśli kamera ma wysoką rozdzielczość. To prowadzi do utraty detali i skuteczności monitoringu po zmroku.
- Brak kompatybilności obiektywu z przetwornikiem kamery lub jego rozdzielczością: Użycie obiektywu przeznaczonego do mniejszego przetwornika na większym spowoduje winietowanie (ciemne rogi). Podobnie, zastosowanie obiektywu o niskiej zdolności rozdzielczej (np. do 2 Mpx) w kamerze 4K (8 Mpx) sprawi, że obraz będzie nieostry, a potencjał wysokiej rozdzielczości matrycy zostanie zmarnowany. To jak kupowanie sportowego samochodu i montowanie w nim słabych opon nie wykorzystasz jego możliwości.
