Jak działa lustrzanka? Odkryj sekret jej mechanizmu!

Dla wielu pasjonatów fotografii, zwłaszcza tych stawiających pierwsze kroki, lustrzanka cyfrowa bywa owiana nutą tajemnicy. Jak to możliwe, że w wizjerze widzimy dokładnie to, co "widzi" obiektyw? Ten artykuł w prosty sposób tłumaczy, jak działa lustrzanka, krok po kroku opisując drogę światła i rolę kluczowych komponentów, co jest idealne dla każdego, kto chce zrozumieć mechanizm tego klasycznego aparatu.

Ruchome lustro to sekret działania lustrzanki zobacz, jak powstaje zdjęcie

• Światło wpada przez obiektyw, odbija się od lustra i trafia do pryzmatu, skąd jest kierowane do wizjera optycznego, dając nam podgląd na żywo.
• W momencie robienia zdjęcia lustro unosi się, a migawka otwiera się na ułamek sekundy, naświetlając matrycę światłoczułą.
• Wizjer optyczny pozwala na podgląd sceny bezpośrednio przez obiektyw, bez żadnych opóźnień i bez zużycia energii baterii.
• Główna różnica w stosunku do aparatów bezlusterkowych to właśnie obecność ruchomego lustra i pryzmatu, które są sercem systemu lustrzanki.

Co sprawia, że lustrzanka jest tak wyjątkowym aparatem?

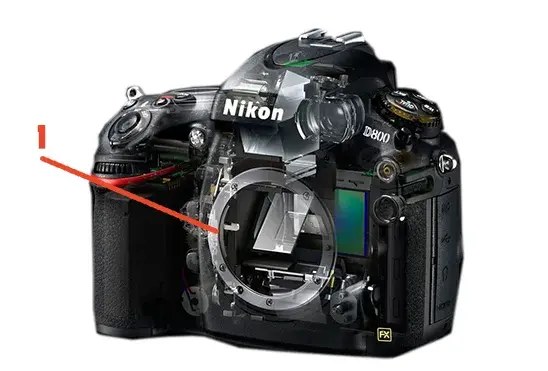

Lustrzanka, znana również jako DSLR (Digital Single Lens Reflex), to aparat, którego nazwa idealnie oddaje jego konstrukcję. "Single Lens Reflex" oznacza dosłownie "jedna soczewka, odblask". W mojej ocenie, to właśnie ten unikalny system z ruchomym lustrem, umieszczonym pod kątem 45 stopni, stanowi serce i duszę lustrzanki, odróżniając ją od innych typów aparatów dostępnych na rynku.

• Lustro: To ruchomy element, który podczas kadrowania odbija światło wpadające przez obiektyw w górę, kierując je w stronę pryzmatu. Jest to klucz do podglądu sceny w czasie rzeczywistym.
• Pryzmat pentagonalny: Po odbiciu od lustra światło trafia do pryzmatu. Jego zadaniem jest odwrócenie obrazu (zarówno w pionie, jak i w poziomie), tak aby w wizjerze optycznym był on widoczny prawidłowo, a nie do góry nogami i w odbiciu lustrzanym.

Zawsze podkreślam, że wizjer optyczny (OVF) jest jedną z głównych zalet lustrzanek. Dzięki niemu widzimy obraz "na żywo", bezpośrednio przez obiektyw, bez żadnych opóźnień cyfrowych. To czysty, nieprzetworzony podgląd, który nie zużywa przy tym baterii aparatu, co jest nieocenione podczas długich sesji fotograficznych.

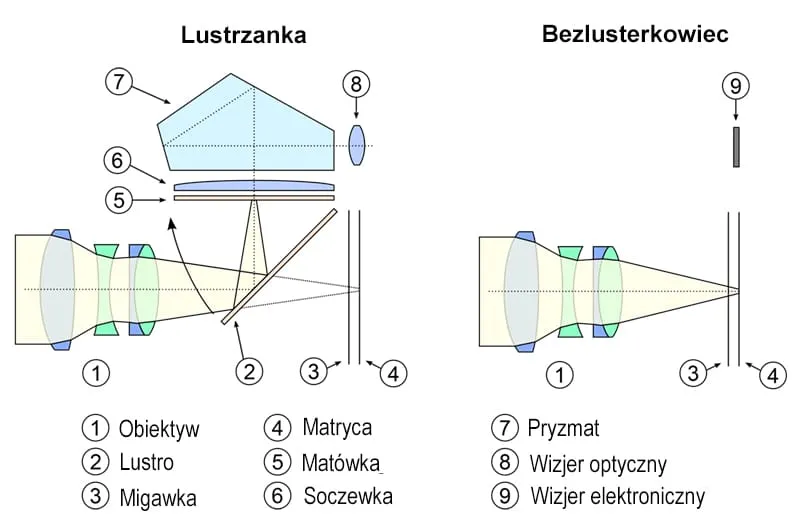

Jak powstaje zdjęcie w lustrzance? Podróż światła krok po kroku

1. Światło wpada przez obiektyw: Cały proces rozpoczyna się, gdy światło z fotografowanej sceny przechodzi przez soczewki obiektywu.
2. Odbicie od lustra: Następnie światło trafia na lustro, które jest ustawione pod kątem 45 stopni. Odbija się od niego i kieruje w górę, w stronę pryzmatu.
3. Korekta obrazu w pryzmacie: Pryzmat pentagonalny (lub układ luster) odwraca obraz, tak aby w wizjerze optycznym był on widoczny prawidłowo bez odwróceń.
4. Podgląd w wizjerze: Fotograf widzi skadrowaną scenę w wizjerze optycznym, dokładnie taką, jaką obiektyw "widzi" w danym momencie.
5. Naciśnięcie spustu migawki: W momencie naciśnięcia spustu, lustro błyskawicznie unosi się do góry, odsłaniając drogę światłu do matrycy. To właśnie ten ruch lustra generuje charakterystyczne "klapnięcie".
6. Otwarcie migawki: Natychmiast po uniesieniu lustra otwiera się migawka mechaniczna kurtyna, która kontroluje czas naświetlania.
7. Naświetlenie matrycy: Światło pada bezpośrednio na matrycę światłoczułą, która rejestruje obraz.
8. Zamknięcie migawki i opadnięcie lustra: Po upływie ustawionego czasu naświetlania migawka zamyka się, a lustro wraca na swoje pierwotne miejsce.
9. Przetwarzanie i zapis: Obraz zarejestrowany przez matrycę jest przetwarzany przez procesor aparatu i zapisywany w postaci pliku cyfrowego na karcie pamięci.

Poznaj kluczowe elementy budowy lustrzanki

Matryca światłoczuła

Matryca to serce każdej lustrzanki cyfrowej. Jest to elektroniczny odpowiednik dawnej kliszy fotograficznej, zbudowany z milionów mikroskopijnych pikseli. Jej zadaniem jest przekształcenie światła, które na nią pada, w sygnał elektryczny, a następnie w dane cyfrowe, które tworzą finalne zdjęcie. Od jakości i wielkości matrycy zależy w dużej mierze jakość obrazu, poziom szumów i możliwości aparatu w słabym oświetleniu.

Migawka

Migawka to mechaniczny element, który kontroluje czas, przez jaki światło ma dostęp do matrycy. Działa jak kurtyna, otwierając się i zamykając na określony czas. Czas otwarcia migawki, czyli czas naświetlania, ma kluczowe znaczenie dla efektu końcowego zdjęcia pozwala "zamrozić" ruch lub celowo go rozmyć, tworząc artystyczne efekty.

Pryzmat pentagonalny

Pryzmat pentagonalny to zazwyczaj szklany blok (lub układ pięciu luster) umieszczony nad lustrem. Jego główną funkcją jest odwrócenie obrazu, który został odbity przez lustro, tak aby w wizjerze optycznym był on widoczny prawidłowo, czyli nie do góry nogami i nie w odbiciu lustrzanym. Bez pryzmatu kadrowanie byłoby niezwykle trudne i nienaturalne.

Bagnet

Bagnet to mechanizm mocowania obiektywu do korpusu aparatu. Jest to niezwykle ważny element, ponieważ musi zapewniać stabilne i precyzyjne połączenie, a także umożliwiać komunikację elektroniczną między obiektywem a aparatem (np. do sterowania autofocusem czy przysłoną). Każdy producent ma swój własny standard bagnetu, co oznacza, że obiektywy jednego systemu zazwyczaj nie pasują do aparatów innej marki bez specjalnych adapterów.

Lustrzanka czy bezlusterkowiec? Zrozum fundamentalną różnicę

W ostatnich latach rynek fotograficzny zdominowały aparaty bezlusterkowe, a główna różnica w ich działaniu, jak sama nazwa wskazuje, polega na braku lustra i pryzmatu. W bezlusterkowcu światło z obiektywu pada bezpośrednio na matrycę światłoczułą. Obraz jest następnie przetwarzany elektronicznie i wyświetlany na ekranie LCD lub w wizjerze elektronicznym (EVF). Ta fundamentalna zmiana konstrukcyjna przekłada się na mniejszy rozmiar, niższą wagę i znacznie cichszą pracę bezlusterkowców, ponieważ nie ma w nich mechanicznego ruchu lustra.

Wizjer optyczny (OVF) w lustrzance	Wizjer elektroniczny (EVF) w bezlusterkowcu
Podgląd obrazu: Rzeczywisty, bezpośrednio przez obiektyw.	Podgląd obrazu: Cyfrowy, wyświetlany na małym ekranie.
Zużycie energii: Brak, działa niezależnie od zasilania.	Zużycie energii: Znaczące, zasilany przez baterię.
Opóźnienie: Brak opóźnień.	Opóźnienie: Minimalne, ale możliwe w trudnych warunkach.
Podgląd ekspozycji: Nie pokazuje finalnej ekspozycji przed zrobieniem zdjęcia.	Podgląd ekspozycji: Pokazuje finalną ekspozycję i balans bieli w czasie rzeczywistym.

Charakterystyczny dźwięk "klapnięcia", który słyszymy podczas robienia zdjęcia lustrzanką, to nic innego jak odgłos mechanicznego ruchu lustra. Kiedy naciskamy spust migawki, lustro unosi się, a następnie opada z powrotem na swoje miejsce. To właśnie ten szybki ruch generuje ten rozpoznawalny dźwięk, który dla wielu jest synonimem "prawdziwej" fotografii.

Przeczytaj również: Lustrzanka dla amatora: Czy warto? Polecane modele na każdą kieszeń

Czy lustrzanka ma jeszcze sens w dzisiejszych czasach?

Zalety lustrzanek	Wady lustrzanek
Długi czas pracy na baterii: Wizjer optyczny nie zużywa energii, co przekłada się na większą liczbę zdjęć na jednym ładowaniu.	Rozmiar i waga: Konstrukcja z lustrem i pryzmatem sprawia, że lustrzanki są zazwyczaj większe i cięższe niż bezlusterkowce.
Niezawodność wizjera optycznego: Działa w każdych warunkach oświetleniowych, bez opóźnień i "zacięć" obrazu.	Ograniczenia w trybie wideo: System lustra może utrudniać ciągły autofocus podczas nagrywania filmów.
Ergonomia i chwyt: Większy korpus często oferuje lepszy chwyt i rozmieszczenie przycisków, co cenią profesjonaliści.	Głośna praca: Ruch lustra generuje charakterystyczny dźwięk, co może być problemem w sytuacjach wymagających ciszy.
Szeroki wybór obiektywów: Dostęp do ogromnej bazy obiektywów z rynku wtórnego.	Brak podglądu ekspozycji w wizjerze: OVF nie pokazuje, jak finalnie będzie wyglądać zdjęcie pod kątem jasności czy balansu bieli.

Mimo że rynek pierwotny wyraźnie skłania się ku bezlusterkowcom, z mojego doświadczenia wiem, że lustrzanka wciąż może być dobrym wyborem dla konkretnych grup użytkowników. Profesjonaliści, którzy cenią sobie niezawodność wizjera optycznego, długi czas pracy na baterii i solidną ergonomię, często nadal sięgają po sprawdzone modele. Ponadto, dla osób szukających solidnego sprzętu fotograficznego w przystępnej cenie, rynek wtórny oferuje mnóstwo doskonałych lustrzanek z bogatą gamą obiektywów.
